INFORMACION TECNICA

Empresa: QUINT
Modelo: QT2-43ANDROID
Chasis: 6RT41A / 6RT51M
Matriz: TCL
Project ID: 335

Electrónica:

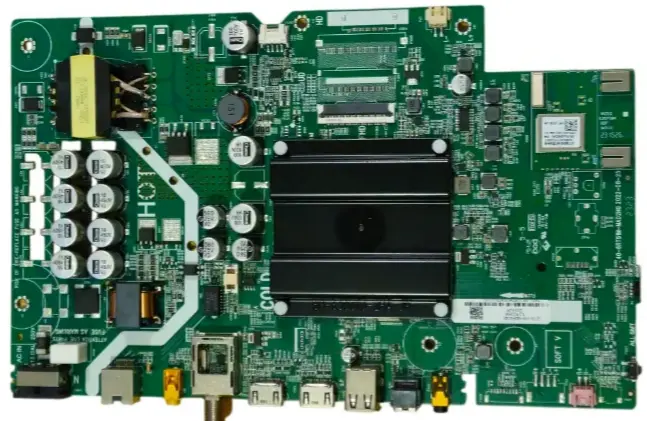

MainBoard + PowerBoard: 40-6RT51M-MAD2HG

Panel Display original:
CSOT ST4251B05-2 CELL
T-CON: ST4251B05-2-C1
Resolución: 1920×1080 FHD
Interfaz: Mini LVDS, conector de 68 pines

Manual de Usuario: Pendiente
Manual de Servicio: Manual_Service_QT2-43ANDROID

Instalación forzada

Procedimiento de instalación

Luego de descargar y descomprimir el archivo, siga estos pasos:

• Copie el archivo resultante en un pendrive USB.

• Conecte el pendrive al puerto USB del televisor.

• Desconecte el TV de la corriente eléctrica y espere unos segundos.

• Mantenga presionado el botón de encendido del televisor mientras lo vuelve a conectar a la red eléctrica.

• Cuando el indicador LED comience a parpadear, suelte el botón de encendido.

• El equipo iniciará automáticamente en modo de actualización y comenzará la instalación del firmware.

• No apague ni desconecte el televisor durante el proceso.

• Una vez finalizada la instalación, complete la configuración inicial del sistema.

MENÚ SERVICE / MODO FÁBRICA

El acceso a los menús ocultos permite ver y ajustar parámetros internos del equipo. Cualquier modificación incorrecta puede provocar fallas permanentes.

Acceso a menús ocultos desde el control remoto:
Ingresar a MENU / CONFIGURACIÓN, entrar en IMAGEN y posicionarse sobre la opción CONTRASTE.

Menú Principal: secuencia 1950
Menú Fábrica: secuencia 9735
Menú Servicio: secuencia 9705

Desde estos menús es posible visualizar datos como versión de software, Project ID, configuración de panel y protocolo IR.

INFORME TÉCNICO – REEMPLAZO Y ADAPTACIÓN DE PANTALLA

En el reemplazo de la pantalla original por una pantalla Philips TPT430WF-FHBF90.K se presentó imagen invertida. La adaptación mecánica no requirió modificaciones y la conexión LVDS fue directa, ya que ambos paneles utilizan el mismo tipo de conector.

Pantallas involucradas:
Original: ST4251B05-2-C-1
Reemplazo: TPT430WF-FHBF90.K
T-CON de reemplazo: BOE HV430FHB-GOA

La corrección se realizó mediante acceso a la consola UART del equipo. Al ingresar al sistema, se modificó el parámetro de panel desde la consola, seleccionando un perfil compatible que corrige la orientación de imagen. El panel configurado como 28 resolvió el problema correctamente. El panel 29 también rota la imagen, pero genera defectos visuales y no se recomienda.

Adicionalmente fue necesario ajustar la normativa LVDS realizando dos modificaciones en la placa:
Reubicación de la resistencia SELLVDS a la posición inferior.
Retiro de la resistencia R101 ubicada junto al conector LVDS.

Con estos cambios se logró imagen correcta y señal LVDS compatible.

INFORMACIÓN ADICIONAL DE PANEL

Se reporta compatibilidad con el siguiente panel alternativo:
Panel: HKC PT430CT03-14
T-CON: PT430CT03-14-C-4
Resolución: 1920×1080 FHD
Interfaz: LVDS, 2 canales, 8 bits
Alimentación: 12V / 0.30A

Arquitectura de hardware y memoria en Smart TV QUINT

Los Smart TV QUINT utilizan plataformas genéricas basadas en SoC MediaTek o Realtek, compartidas con múltiples marcas del mismo segmento. Estas configuraciones permiten reducir costos, aunque establecen límites claros en rendimiento y multitarea.

Configuración típica de memoria

Memoria RAM: 1 GB a 1.5 GB DDR3 / DDR4

Memoria interna (Flash): 4 GB a 8 GB eMMC

Sistema operativo: Android TV / Android Open Source Project (AOSP)

Esta combinación es suficiente para funciones básicas, pero presenta restricciones en escenarios de uso intensivo.

Fortalezas de los Smart TV QUINT
Precio competitivo

La principal fortaleza de QUINT es su bajo costo de adquisición, posicionándose como alternativa frente a marcas reconocidas en el segmento económico.

Compatibilidad de aplicaciones

Gracias a Android, los equipos permiten instalar aplicaciones populares como plataformas de streaming, aunque con limitaciones de rendimiento en modelos de menor memoria.

Electrónica estandarizada

El uso de placas base genéricas facilita:

Reemplazo de componentes

Disponibilidad de repuestos

Compatibilidad de firmware en algunos modelos

Esto resulta positivo desde el punto de vista técnico y de reparación.

Consumo energético moderado

Los procesadores de bajo consumo y paneles LED estándar mantienen un consumo eléctrico contenido, adecuado para uso doméstico prolongado.

Debilidades técnicas detectadas
Limitación de memoria RAM

Con solo 1 GB o 1.5 GB de RAM, el sistema:

Presenta lentitud en el arranque

Tiene cierres forzados de aplicaciones

Sufre retrasos al cambiar entre apps

Esto se vuelve evidente con actualizaciones de Android o aplicaciones pesadas.

Almacenamiento interno reducido

Los 4 GB u 8 GB de memoria flash se saturan rápidamente, afectando:

Instalación de nuevas apps

Actualizaciones del sistema

Funcionamiento estable del sistema Smart

En muchos casos, el usuario debe borrar caché frecuentemente para mantener estabilidad.

Rendimiento gráfico limitado

Las GPU integradas de estos SoC están diseñadas para:

Video Full HD

Streaming básico

No son recomendables para juegos, interfaces exigentes ni multitarea avanzada.

Soporte de firmware irregular

Las actualizaciones suelen ser escasas o inexistentes una vez lanzado el producto, lo que impacta en:

Seguridad

Compatibilidad futura de aplicaciones

Corrección de errores del sistema

Uso recomendado según perfil de usuario

Los Smart TV QUINT son adecuados para:

Uso básico de streaming

Televisores secundarios

Usuarios sin alta exigencia de velocidad

Entornos comerciales o institucionales simples

No se recomiendan para:

Usuarios avanzados

Uso intensivo de apps

Gaming

Multitarea continua

Conclusión técnica

QUINT ofrece Smart TV funcionales y económicos, con una arquitectura de memoria y hardware ajustada al mínimo necesario. Su mayor ventaja es el precio, mientras que su principal limitación es la capacidad de memoria RAM y almacenamiento, factores determinantes en la experiencia Smart.

Desde un punto de vista técnico, son equipos correctos para uso simple, pero con restricciones claras que deben ser informadas al usuario final para evitar falsas expectativas.
